本产品已经应用的行业包括:手机、手持设备仪器、POS机、**执法仪,工业手持设备、车载电子、工控设备仪器、医疗设备、智能家居、指纹打卡机,游戏机,行车记录仪,工业能量包,煤矿设备,电子烟等行业。
|
|
产品型号
|
LCDT18351601
|
|
产品尺寸
|
1.77 / 1.8 寸
|
|
配置属性
|
CTC+ ST7735S,
|
|
分辨率
|
128(RGB)x 160
|
|
可视角度
|
普通视角 55/55/45/55 可调整为 超宽视角 70/70/45/70
|
|
外观尺寸
|
45.83*34.00*2.25mm
|
|
显示区域
|
28.03*35.04mm
|
|
背光类型
|
3LED 并联 3.3V
|
|
背光亮度
|
300 CD/M2
|
|
接口类型
|
4 线SPI
|
|
接口方式16
|
PIN 焊接式,间距0.8mm
|
|
触摸方式
|
无
|
|
技术服务
|
全套技术服务,提供初始化代码,模组资料,例程,效果调整,模组定制。
|
|
特点:
1.您看到的是其他客户的量产产品,可根据客户要求,更改产品结构大小,排线(fpc)位置大小,增加更改触摸功能,选用其他玻璃面板和驱动IC。
2.接受小批量生产,提供全套售前技术服务,针对客户需求,帮助客户进行液晶选型,这方面有丰富经验,可提供选型,安装,固定等使用方式。
3.可设计此液晶屏的转接模块,适用于各类开发板,例如原子,arduino,树莓派等。
4.可根据用户实际需求,开发串口指令屏,CAN指令屏等。
|

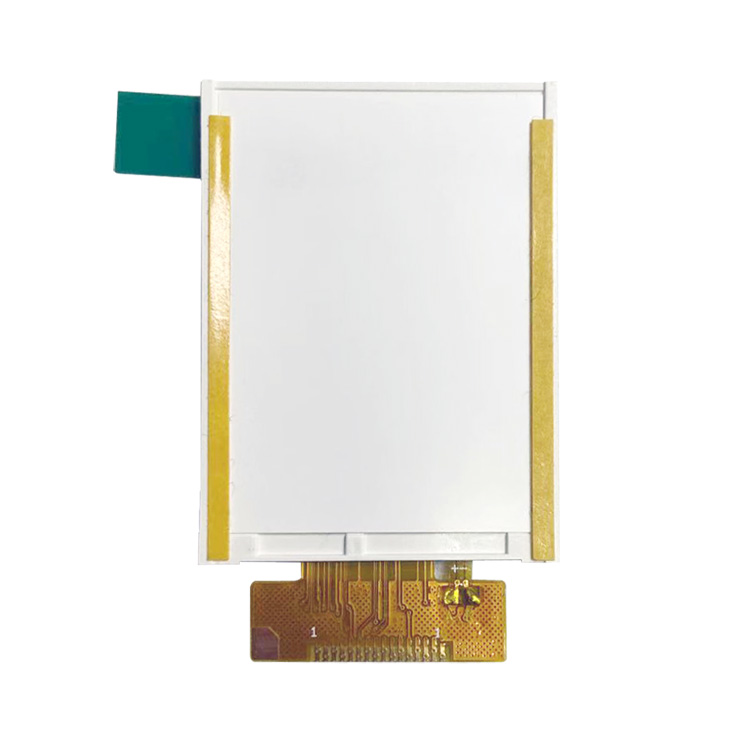

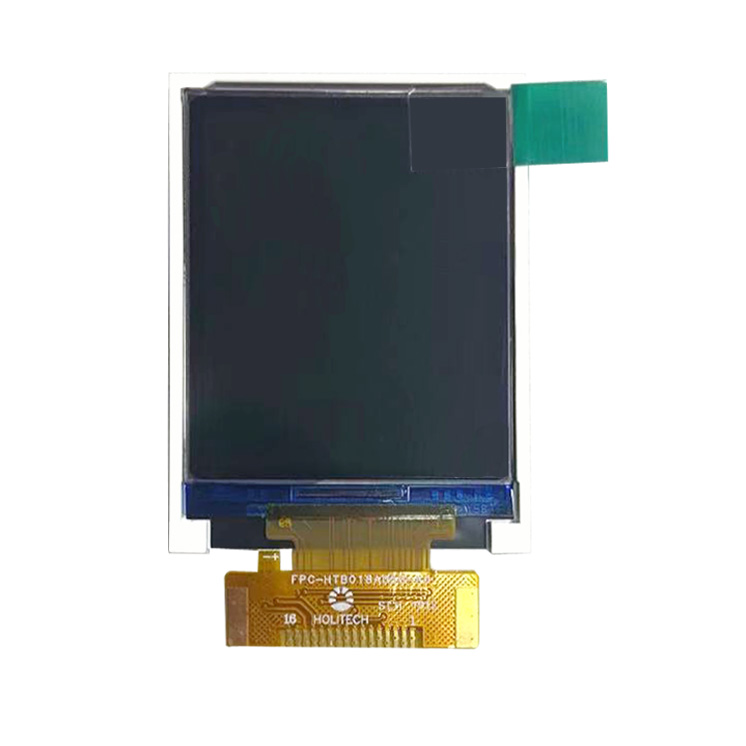

液晶屏实物照片:

引脚定义:
|
管脚号
|
符号
|
功能
|
|
1
|
GND
|
接地
|
|
2
|
GND
|
接地
|
|
3
|
GND
|
接地
|
|
4
|
GND
|
接地
|
|
5
|
IOVCC
|
1.8/2.8V
|
|
6
|
RESET
|
复位
|
|
7
|
RS
|
命令、数据选择
|
|
8
|
SCL
|
SPI 时钟信号线
|
|
9
|
SDA
|
SPI 数据信号线
|
|
10
|
CS
|
芯片选择,低电平有效脚
|
|
11
|
GND
|
接地
|
|
12
|
VDD
|
电源供电脚 2.8-3.3v
|
|
13
|
LEDA
|
背光电源,3.0~3.3v
|
|
14
|
LEDK1
|
背光电源接地脚
|
|
15
|
LEDK2
|
背光电源接地脚
|
|
16
|
GND
|
接地
|

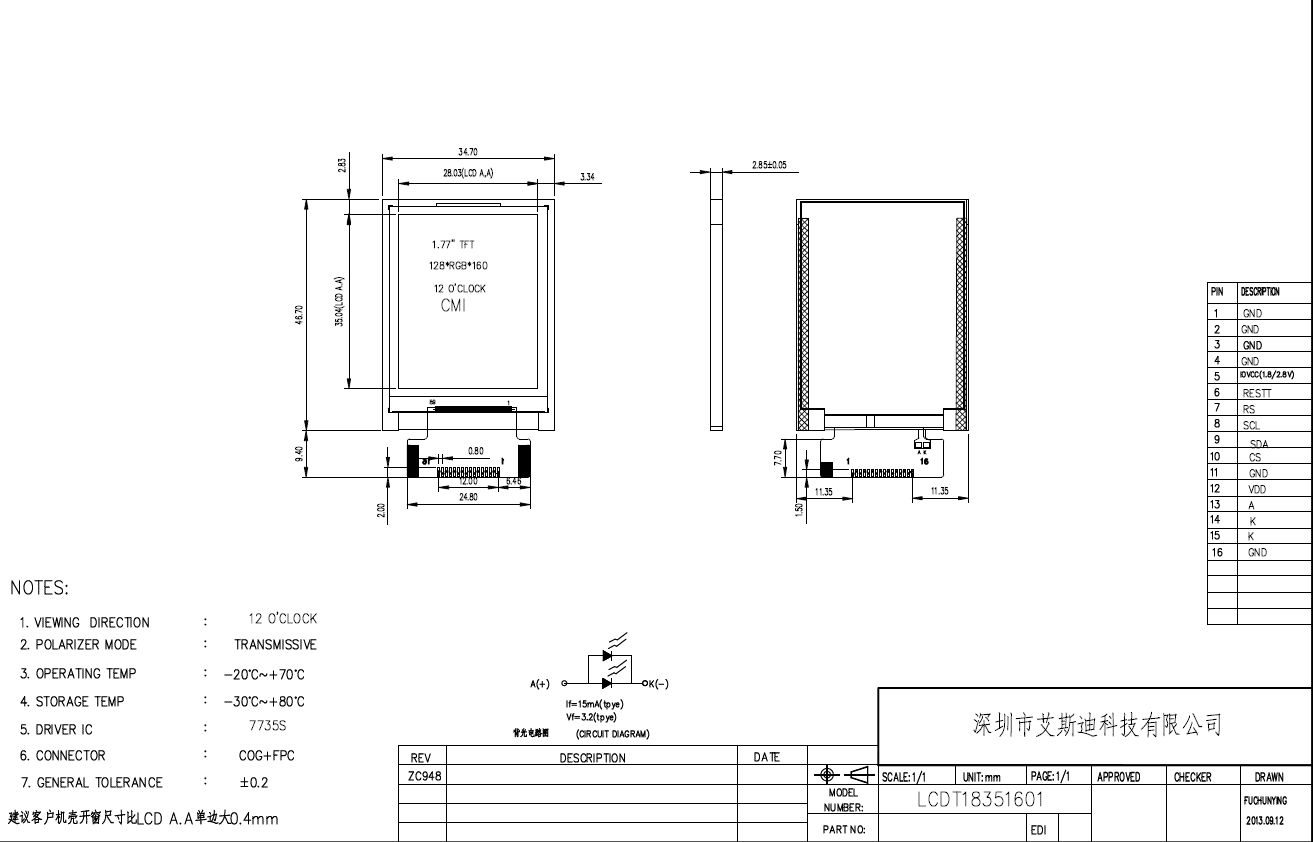

液晶屏尺寸图纸(可放大看):
