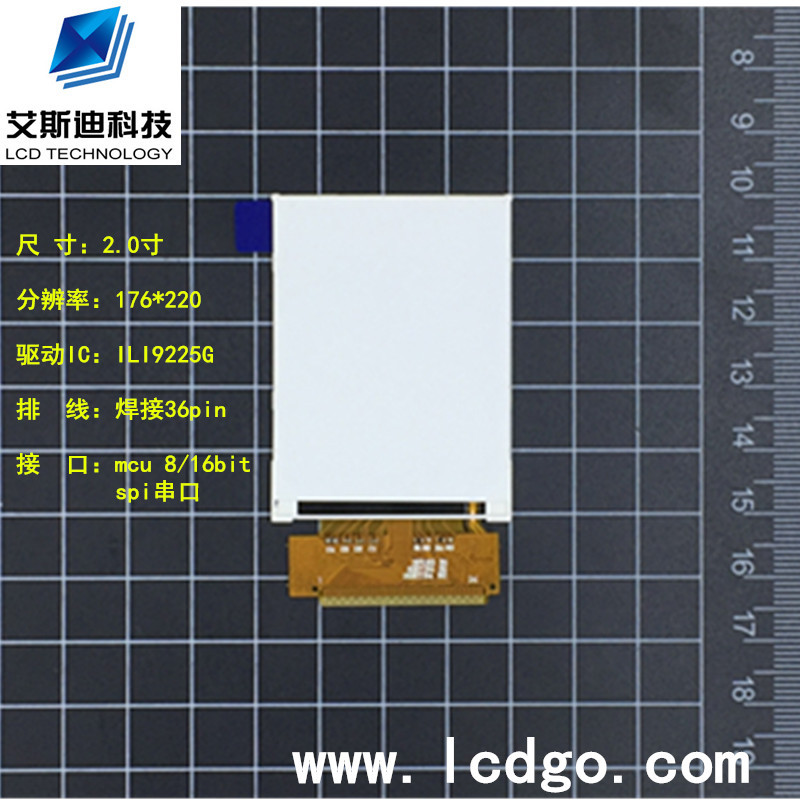

液晶屏实物照片:
液晶屏引脚定义:
管脚号 | 符号 |
1 | DB15 |
2 | DB14 |
3 | DB13 |
4 | DB12 |
5 | DB11 |
6 | DB10 |
7 | DB9 |
8 | DB8 |
9 | GND |
10 | DB7 |
11 | DB6 |
12 | DB5 |
13 | DB4 |
14 | DB3 |
15 | DB2 |
16 | DB1 |
17 | DB0 |
18 | IOVCC1.8V/2.8 |
19 | VCC |
20 | RD |
21 | WR |
22 | RS |
23 | CS |
24 | RESET |
25 | IM0 |
26 | GND |
27 | LED-A |
28 | LDE-K1 |
29 | LED-K2 |
30 | LED-K3 |
31 | SDI |
32 | WR |
33 | XR |
34 | XL |
35 | NC |
36 | NC |

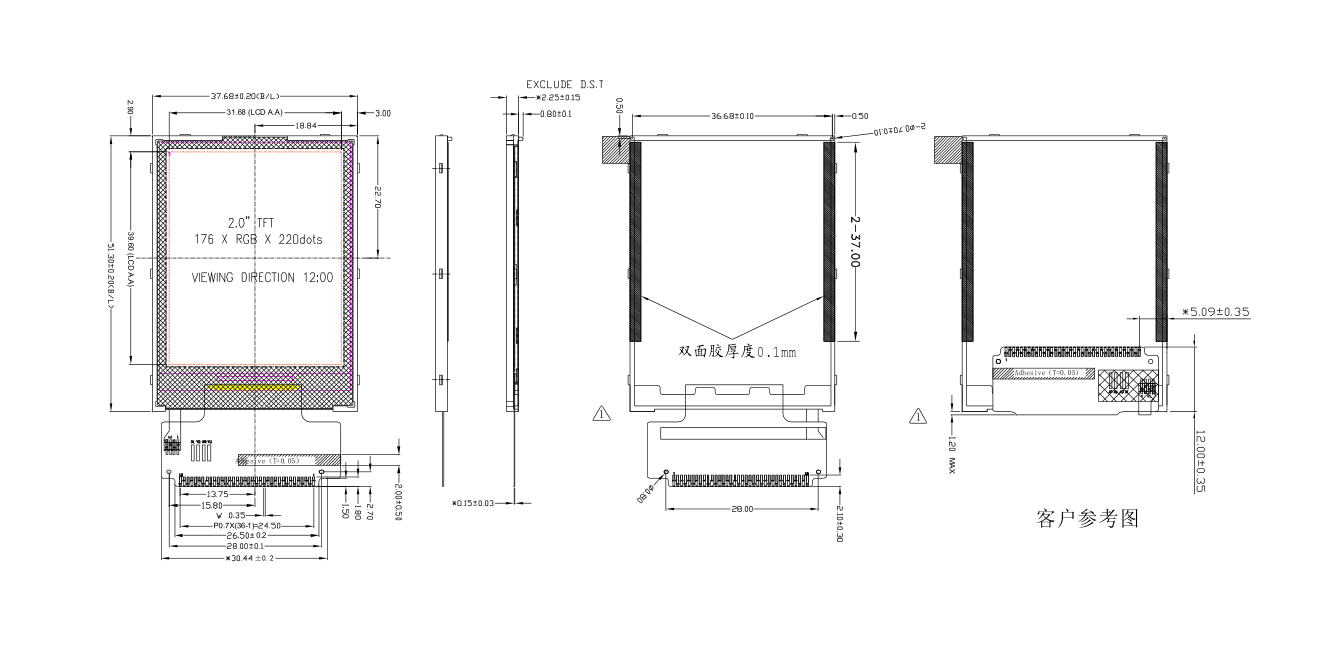

液晶屏尺寸图纸:
我司为一般纳税人,可开13%增值税专用发票.
